國標卡箍軟密封閘閥Z81X
用途:本閥可使用在介質溫度不高于80℃的管路和設備上作為截流用。
關鍵詞：
產品分類：
產品詳情

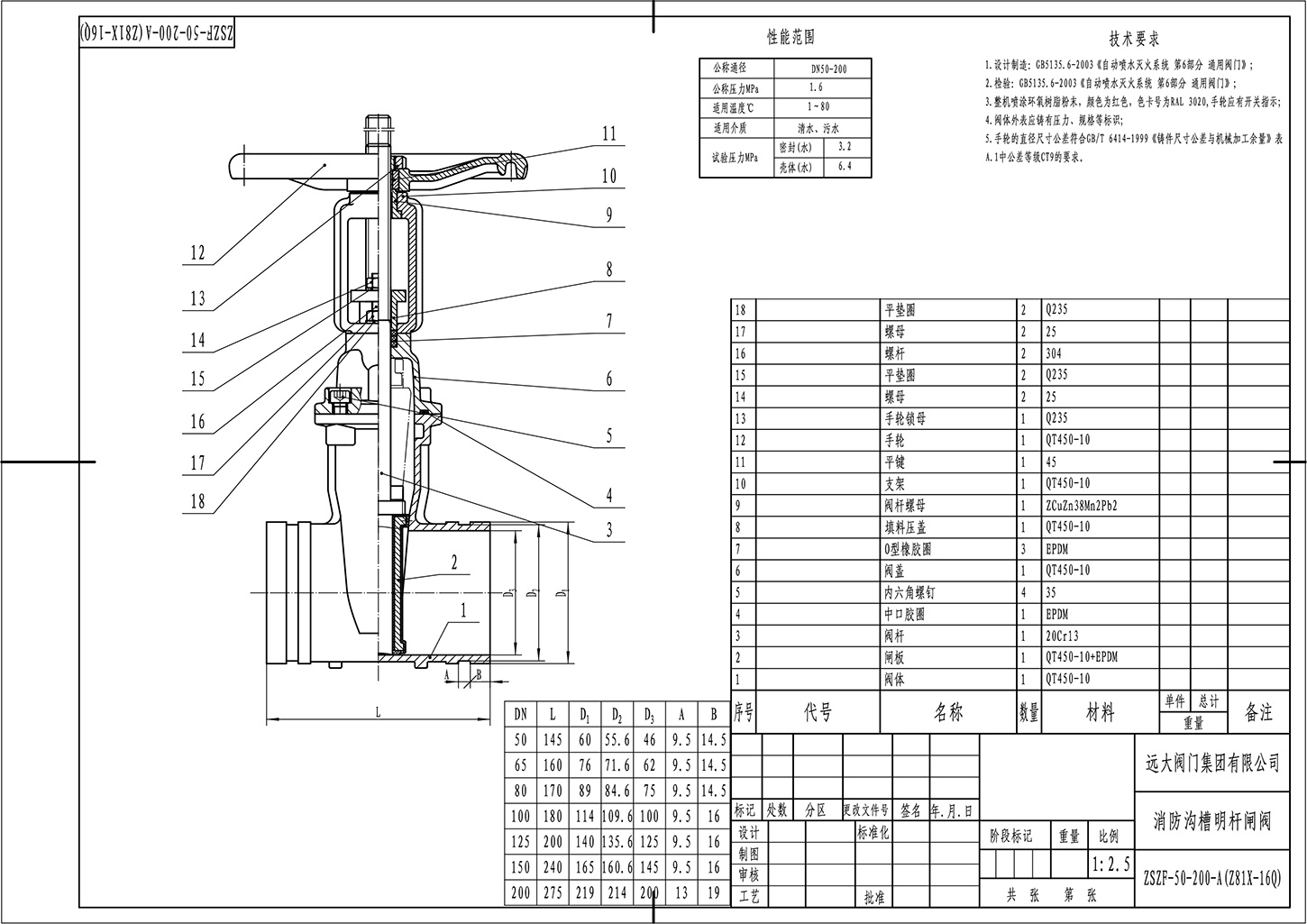

外型尺寸和連接尺寸
| 型號 | 公稱通徑 | 尺寸 | |||||
|---|---|---|---|---|---|---|---|
| mm | L | D | A | B | H | D0 | |
| Z81X-10Q/16Q | 50 | 145 | 60 | 14.5 | 9.5 | 241 | 180 |
| 65 | 160 | 76 | 14.5 | 9.5 | 263.5 | 180 | |
| 80 | 170 | 89 | 14.5 | 9.5 | 304.5 | 200 | |
| 100 | 180 | 114 | 16 | 9.5 | 363.5 | 200 | |
| 125 | 200 | 140 | 16 | 9.5 | 442.5 | 240 | |
| 150 | 240 | 165 | 16 | 9.5 | 510.5 | 240 | |
| 200 | 275 | 219 | 19 | 13 | 664 | 320 | |
主要零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體/閻蓋 | 球墨鑄鐵 |
| 閥桿 | 不銹鋼 |
| 閘板 | 球墨銹鐵+NBR |
| 閥桿螺母 | 球墨銹鐵、銅 |
| 手輪 | 灰鑄鐵、球墨銹鐵 |
用途:本閥可使用在介質溫度不高于80℃的管路和設備上作為截流用。
性能規范
| 型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 適用溫度(℃) | |
|---|---|---|---|---|
| 強度(水) | 密封(水) | |||
| Z81X-10Q | 1 | 1.5 | 1.1 | 1~80℃ |
| Z81X-16Q | 1.6 | 2.4 | 1.76 | 1~80℃ |
消防溝槽明桿閘閥-Z81X
