API608美標硬密封固定球閥Q347Y
高性能金屬硬密封浮動球閥。該產品用了特殊的表面硬化處理,徹底解決了金屬硬密封球閥在惡劣工況下易磨損頻繁更換的難題。
關鍵詞：
產品分類：
產品詳情
產品參數
| 公稱通徑 | 1/2"~8"(DN15~DN200) |
|---|---|
| 壓力等級 | CLASS 150~CLASS 600(PN16~PN100) |
| 溫度范圍 | -29°C~400°C |
| 連接方式 | 對焊式、法蘭式 |
| 主體材料 | 碳鋼、合金鋼、不銹鋼:WCB、CF8、CF3、CF8M、CF3M |
| 內件材料 | F6a、F304、F316等 |
| 密封面材料 | 滲氮、鎳基合金、碳化鎢、碳化鎢+鎳基合金、碳化鉻等 |
| 操作方式 | 手輪、蝸輪、電動、氣動等。 |
技術規范
| API608美標硬密封固定球閥Q347Y | |
|---|---|
| 設計標準 | GB/T 12237、GB/T 19672、API608、API 6D、BS EN、ISO 17292、BS 5351 |
| 結構長度 | GB/T 12221、ASME B16.10、API6D |
| 法蘭連接 | GB/T 9124.1、HG/T 20592、ASME B16.5 |
| 對焊連接 | GB/T 12224、ASME B16.25 |
| 材料要求 | NACE MR-0103、NACE MR-0175 |
| 試壓和檢驗 | GB/T 26480、GB/T 26481、API 598、ISO 15848-2 |
| 防火結構設計要求 | GB/T 26479、API 607 |
閥門結構及零件名稱
參數信息
01. 六角頭螺栓 02. 墊圈 03. 手柄 04. 內六角螺釘 05. 限位塊 06. 填料壓板 07. 六角頭螺栓 08. 填料壓套 09. 填料組合 10. 平面軸承 11. 閥桿 12. 閥體 13. 密封環 14. 壓環 15. 板簧 16. 閥座 17. 防塵圈 18. 球體 19. 纏繞墊片 20. 閥蓋 21. 螺柱 22. 螺母
產品特點

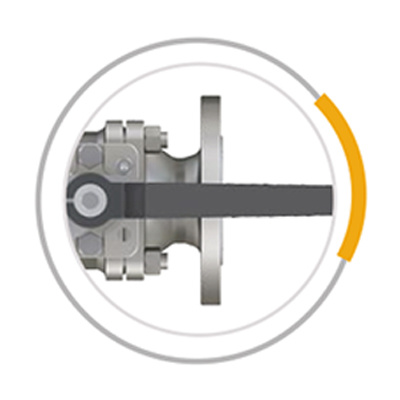

? 防止誤操作手柄
⊙ 設置了帶鎖孔的90°開關定位片,根據需要可以加鎖，防止誤操作。網桿頭部安裝手兩的部位采用扁形設計，當閥門開啟時，手輛與管道平行,當閥門關閉時,手柄與管道垂直,能夠確保閥門的開關指示不會發生錯誤。
? 防火結構
⊙ 閥門的密封面采用金屬密封結構,填料采用柔性石墨,墊片采用不銹鋼+柔性石墨結構。因此,閥門即使在火災情況下也能確?？煽康拿芊?。
? 防靜電結構
⊙ 高性能金屬硬密封球閥的閥體、閥座、球體等金屬零件緊密接觸,自然形成了靜電通道。因此,金屬硬密封球閥不需要設置專門的防靜電裝置。

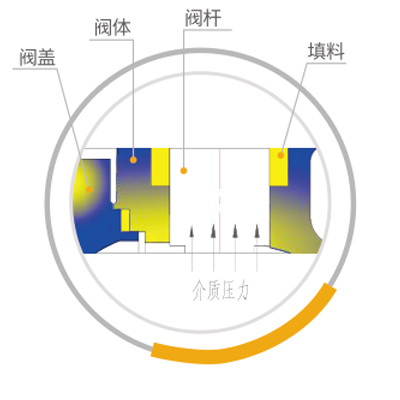

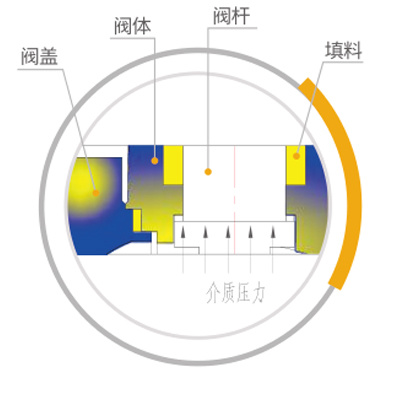

? 閥桿防飛出結構
⊙ 閥桿采用防吹出結構設計,即使在閥腔異常升壓以及填料壓板失效等極端情況下,也能保證閥桿不會被介質吹出。閥桿采用有倒密封的下裝式結構設計倒密封的密封力隨著介質壓力的增高而增大,故在各種壓力下均能確保閥桿的可靠密封。
? 中法蘭定量壓縮設計

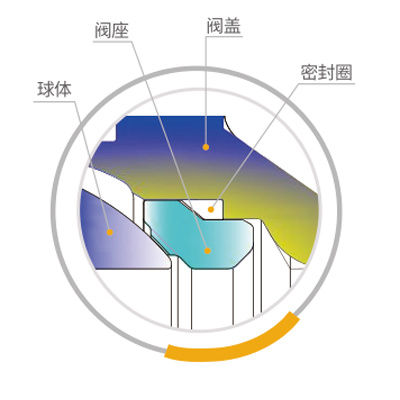

? 高性能金屬硬密封球閥閥座密封結構
⊙ 高性能金屬硬密封浮動球閥采用球后閥座密封結構。一般采用單向密封并在閥體上標有流向。如用戶有特殊要求,可以采用雙向密封的結構。
⊙ 閥座設有防塵結構,相對于普通球閥閥座結構,本閥座結構設計結合多晶硅特殊工況,對其進行針對性優化設計。采用整體式閥座,將彈簧、藏于閥座內部,其優點在于,保證了閥座原有功能的同時,能有效防止粉(渣)從閥腔和流道進入彈簧腔,造成彈簧失效。

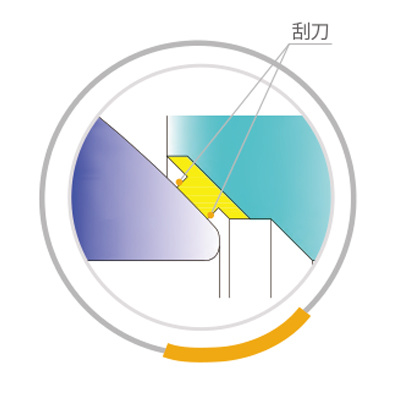

? 閥座刮刀結構
⊙ 自清潔雙刮刀結構設計:閥座密封面的內外兩側設計有刮刀結構，當閥門開關動作時,可以自動清潔球體表面附著保證密封可靠性,延長閥門使用壽命。

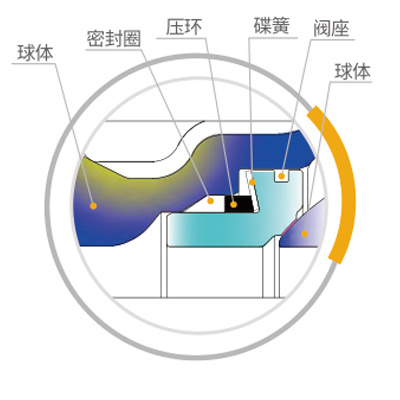

? 防止閥門在高溫下的漲死
? 采用先進的球體和閥座硬化技術
⊙ 高溫工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門無法開啟。高性能金屬硬密封球閥采用了板簧或彈簧加載的密封結構,在高溫下零部件的熱膨脹可以被板簧或彈簧所吸收,故能夠保證閥門在高溫下不會被漲死,并能夠靈活啟閉。
尺寸數據
API608美標硬密封固定球閥Q347Y
高性能金屬硬密封浮動球閥。該產品用了特殊的表面硬化處理,徹底解決了金屬硬密封球閥在惡劣工況下易磨損頻繁更換的難題。
遠大研制開發的金屬硬密封浮動球閥,具有流體阻力小,流道通暢,啟閉迅速,易于自動化控制的特點,得到了越來越廣泛的應用。

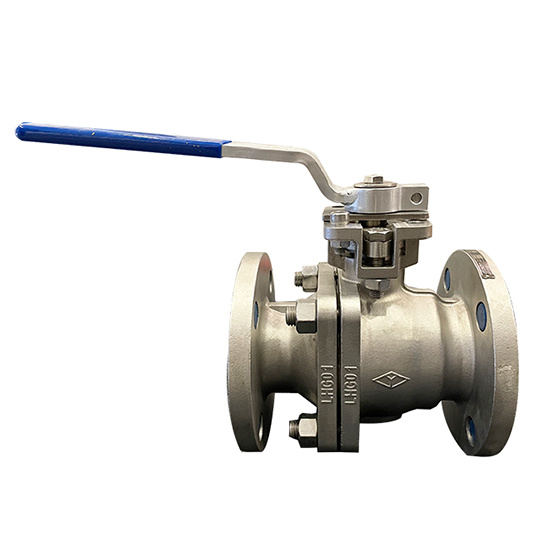

美標硬密封浮動球閥,QAM150LbRF-CF8小樣圖
